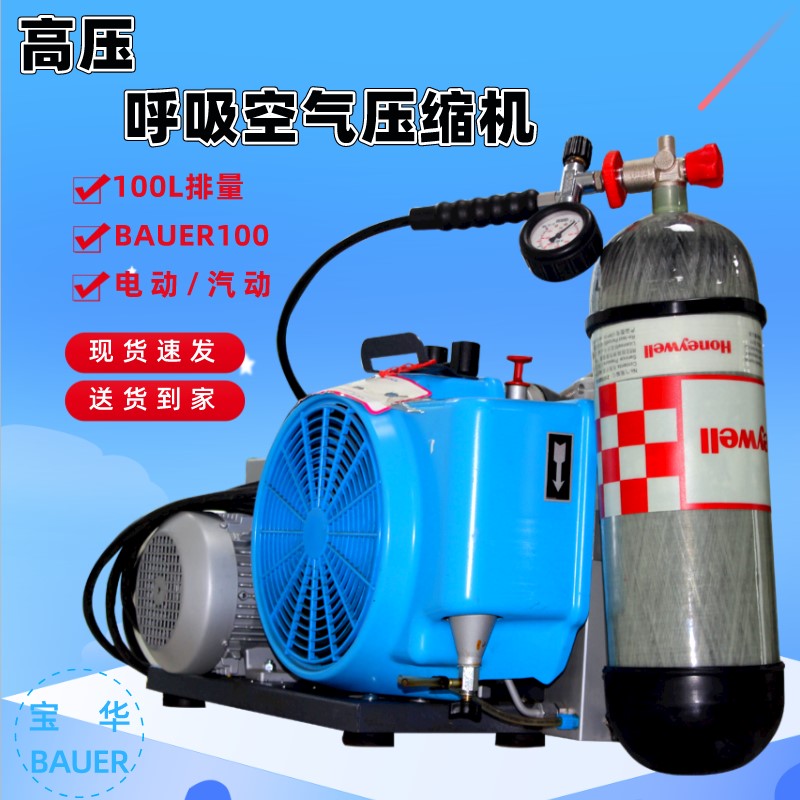

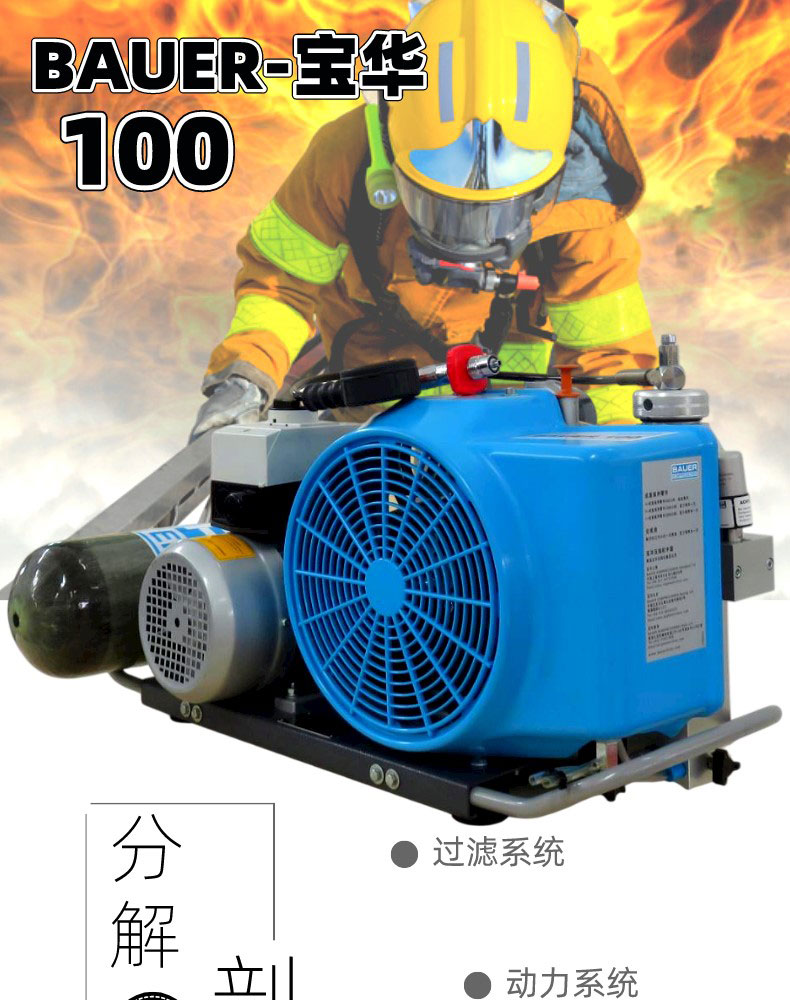

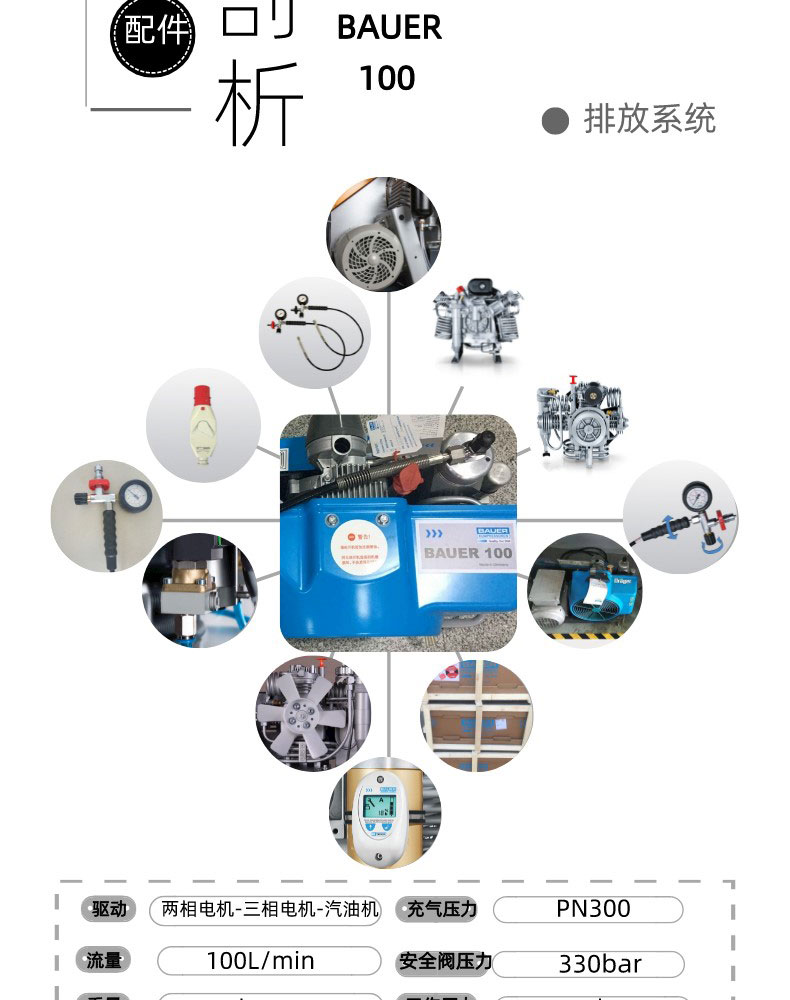

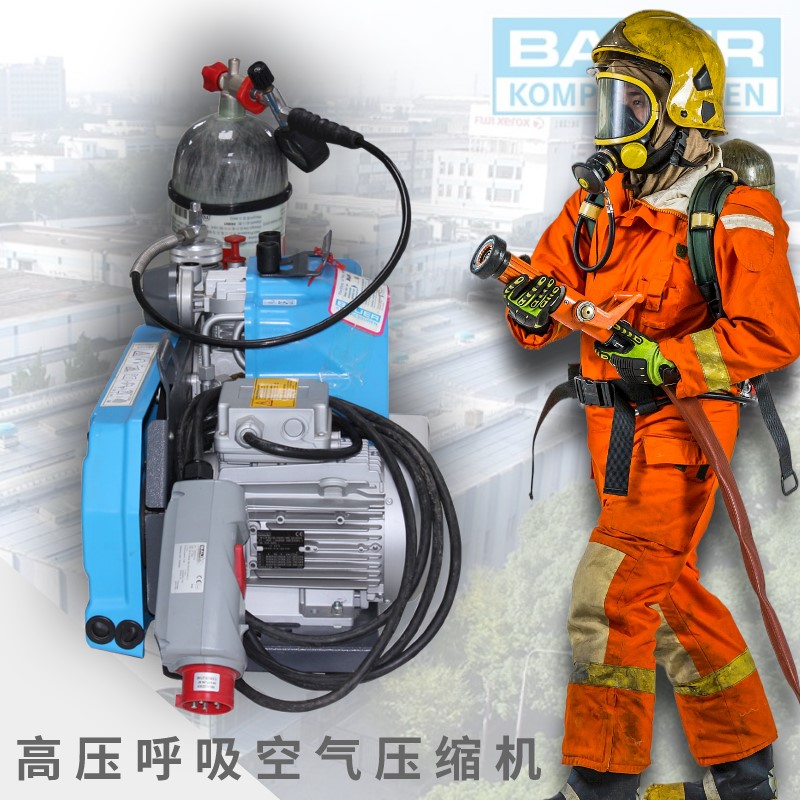

BAUER100压缩机主机有以下特点:
飞溅润滑
微尘进气过滤器:10mm
中间级冷却器,风冷
末级冷却器,风冷,出口温度比环境温度高 10-15度
每级后中间级油水分离器(除一级外)
末级油水分离器
各级安全阀(密封)
末级后保压阀及止回阀
流量 100 L/min
转速 2300 rpm/min
压缩级数 3
压缩缸数 3
一级缸径 60mm
二级缸径 28mm
三级缸径 12mm
冲程 24mm
旋转方向(从飞轮处看) 左
马达连接方式 皮带
一级后压力 6-7 bar
二级后压力 40-60 bar
油池容量 300 ml
油压 4.5 bar ± 1.5 bar
1、在20℃的环境温度下,将气瓶从0充到200bar时测量
P11过滤系统:
末级油水分离器,物理分离
TRILEX长效滤芯,处理过程分三个步骤(干燥;中和;微粒过滤)
末级安全阀,安装在滤筒上
保压/止回阀,安装在滤筒上
空气质量根据 DIN/EN 12021:2014
成分 阈值 宝华空气质量
水分 35 mg/㎡ ≤10 mg/㎡
①氧化碳 5 ppm(V) 根据滤芯种类
②氧化碳 500 ppm(V) 根据进气空气质量
油分 0.5 mg/㎡ ≤0.5 mg/㎡
1、只有使用宝华带①氧化碳去除剂的特殊滤芯且进气中①氧化碳的含量不大于25ppm。
2、进气中的②氧化碳不得超过 DIN EN 12021:2014!中规定的②氧化碳的按量。
过滤系统 P11/350
工作压力(标准) PN300
蕞大工作压力 330bar
压力露点 <-20℃,equivalent 3 mg/㎡ at 300 bar
滤筒容量 0.57L
DGRL 97/23/EG 压力容量等级
空气处理量(环境温度20℃,工作压力300bar时) 130m3
备注:当使用不带①氧化碳去除滤芯时的处理量。如果使用①氧化碳去除滤芯,空气处理量减少4%。
压缩机控制:开关,过载保护,相序保护/警报灯
