移动式供气装置 AirCart 19 ATO 订购组合框架表
0-产品类型
ATo1
AC
供
(2-移动供气装置车架选择
ATO2 订货料号 产品描述
19
10208709
移动供气装置车架总成
AirCart 19,含盘管器
ATO3
0000
B60X
B61X
B90X
B91X
L60K
L61X
L90X
191X
3-气瓶选择
订货料号
10121838
10121837
10124999
10121839
3579163
3579164
10113677
10117412
产品描述
6.8L/30MPa 碳纤气瓶
6.8L/30MPa 带表碳纤气瓶
9L/30MPa 碳纤气瓶
9L/30MPa 带表碳纤气瓶
6.8L/30MPa 碳纤气瓶
6.8L/30MPa 带表碳纤气瓶
9L/30MPa 碳纤气瓶
9L/30MPa 带表碳纤气瓶
ATO4
000
05X
10X
15X
20X
30X
4-供气管选择
订货料号
产品描述
无
￥
3599116-5P
供气管，5米
供气管，10米供气管，15米
3599117-5P
3599118-5P
3599119-5P
供气管，20米供气管，30米
3599115-5P
AC代表移动供气装置
19表示2019年新款设计的车架，含盘管器和25米供气管,可放4个6.8L 或者9L气瓶。
第一位代表气瓶品牌,B代表BTICL代表LUXFER:第二位代表气瓶容量,6代表6.8L30MPa气瓶,9代表9L 30MPa气据第三位代表瓶阀类型,1代表带压力表的瓶阀,0代表不带压力表的瓶阀第四位代表气瓶数量,通常为4。
前两位代表胶管长度,05代表5米长,10代表10米长,15代表15米长,20代表20米长，30代表30米长 第三位代表胶管数量。
(5-Y型三通接头选择
G-供气管选择
0-长管呼吸器/带逃生气瓶的长管呼吸器选择
产品描述
ATO5
订货料号
ATO6
订货料号
产品描述
ATO7
订货料号产品描述
00
无
无
000
无
无
00
无
在
1尧摈毕卑币隘91891
YX
Y型三通接头
05X
3599116-5P
供气管，5米
UX
10175683
压供式长管呼吸器
供气管，10米
压供式长管呼吸器，PremAire,含逃生气瓶
10X
3599117-5P
CX
10163653
15X
3599118-5P
供气管，15米
10170086
压供式长管呼吸器,PremAire,含逃生气瓶，ASV调
20X
3599119-5P
供气管，20米
VX
30X
3599115-5P
供气管，30米
第一位代表接头形式，Y 代表Y型两母公的三通接头，第二位代表数量，通常1
前两位代表胶管长度,05代表5米长，10代表10米长.15代表15米长,20代表20米长30代表30米长 第三位代表胶管数量。
第一位代表呼吸器类型.U代表压供式长管呼吸器.c代表压供式长管呼吸器带逃生气瓶.V代表压供式长管呼吸器带逃生气瓶和自动转换阀 第二位代表呼吸器数量,通常为1或者2。
压力表。高压压力表:显示气瓶压力;。中压压力表:显示中压管内气体压力;。MPa/bar双刻度显示，1.6级精度。
高压长管供气

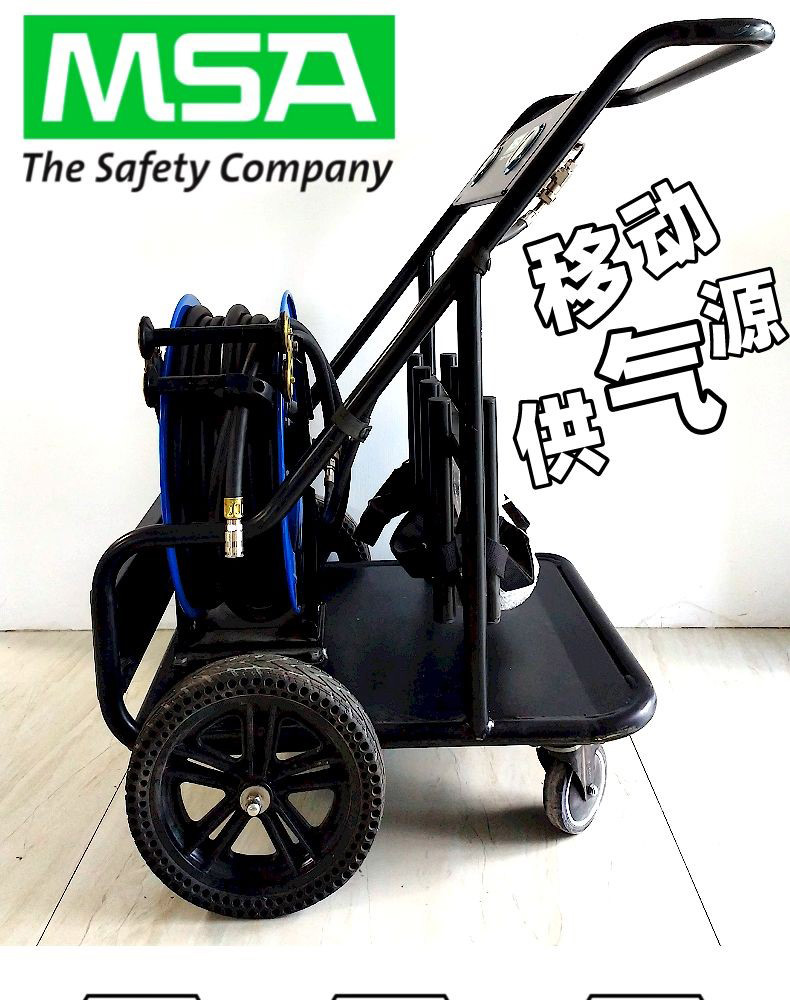

移动式供气装置属于高压送风式长管呼吸器，是一种便捷的外供气式呼吸保护装备,整套装置由车架总成、气瓶销售单元、供气管、Y型三通接头、长管呼吸器五个独立的产品，通过自行有机组合，实现可供呼吸保护的外供气式装备.它是以气瓶的压缩空气为气源，通过车架总成上的集气减压装置，经供气管提供到呼吸器的面罩中,供作业人员呼吸,起到有效保护作业者的呼吸系统。
车架总成可以同时安装四只 6.8L 或者 9L气瓶,并可以随时更换其中任何一只气瓶而不影响插线供气,在配置含逃生气瓶的长管呼吸器时,可以用于立刻危害生命和健康(IDLH)的作业场所，特别适合需要长时间作业需要呼吸保护的作业用途。广泛适用于罐体清理、反应釜加料、钢铁行业焦炉清理、各类工厂污水池清淤等受限空间作业、有毒物生产车间、各位实验室作业、消防救援等作业。

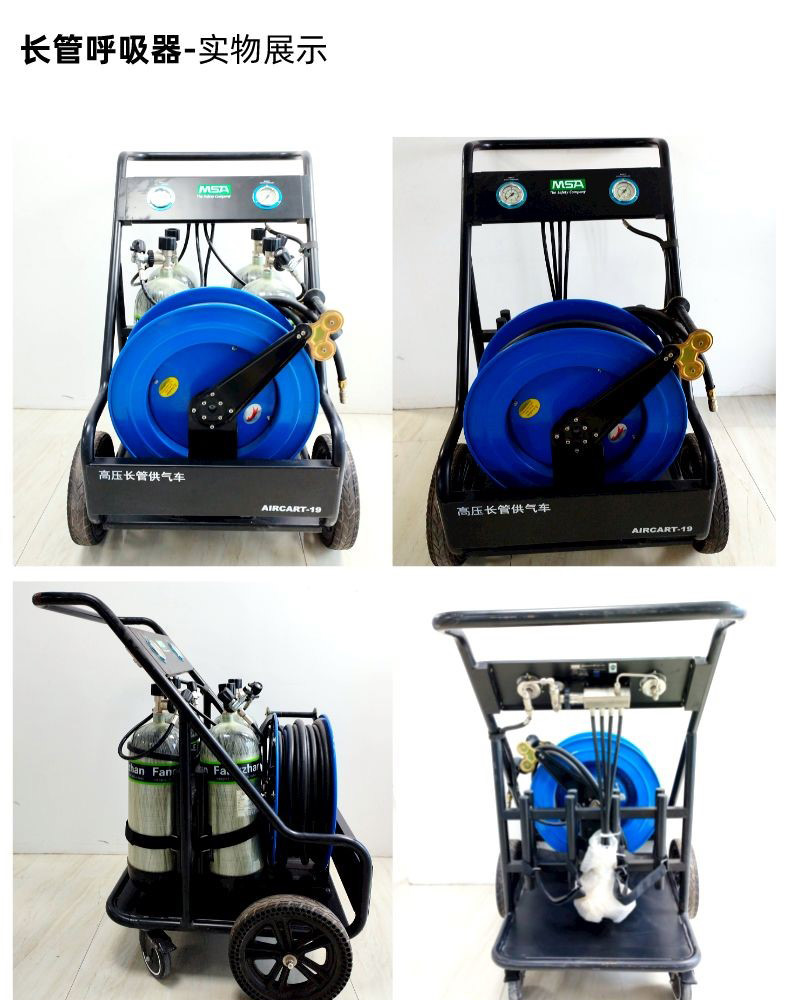

配置车架总成含:。防锈车架:。气瓶连接管:。集气块和减压器总成:。压力报警装置:。高、中压压力表:。盘管器含25米长橡胶供气管。
特点。安装/更换气瓶方便快捷:。可单只气瓶使用:。更换气瓶不间断供气;。车架的车轮直径大,移动方便,有导向轮和负重轮，并有车轮刹车机构:。盘管器中的供气管收放自如;。理论z大使用人数:4人:。建议z佳使用人数: 1-2 人。

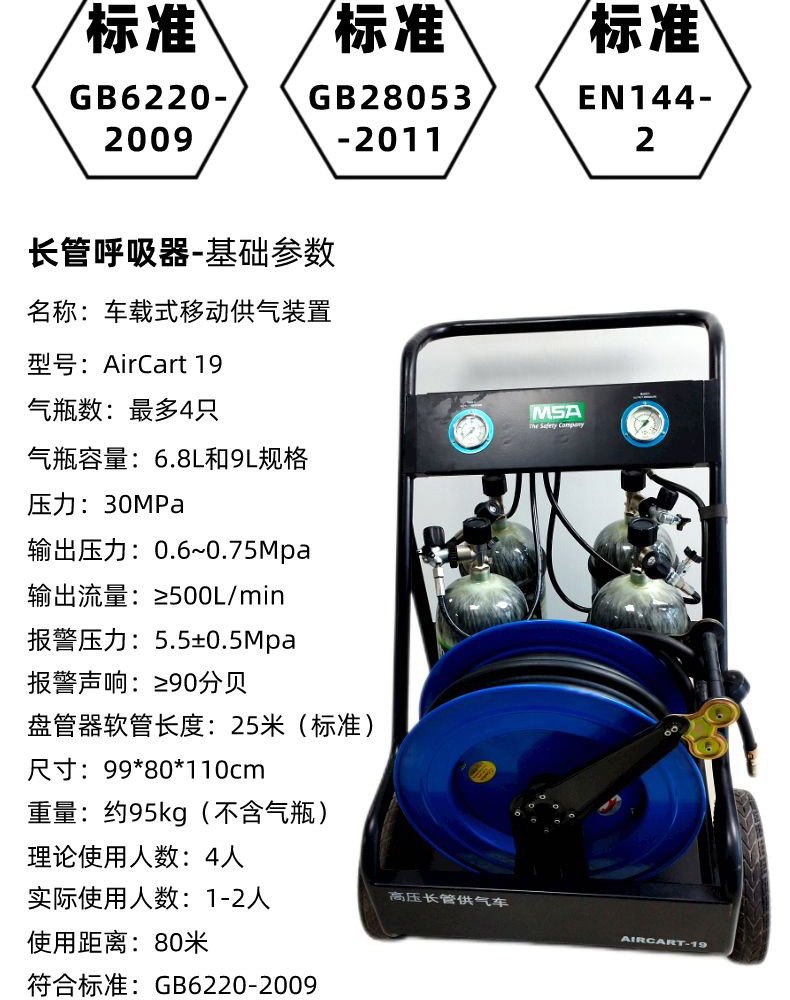

技术参数气瓶工作压力30MPa供气装置报警压力5.5+0.5MPa减压器输出压力0.6-0.75MPa减压器输出流量Z500升/分钟报警声响强度290分贝盘管器标配供气管25米尺寸99x80x110cmz长使用距离80米
集气减压装置不间歇供气，确保长时间操作。多路气瓶供气:始终稳定输出中压
泄放烟瓶连接手轮，人体工程学设，方便更换气瓶时操高压放气的，更换气报时可以更快释放瓶连接管路中的剩余气体，减少带压操作对系统的多响
盘管器。能将气管自动缠绕到盘上。能将拉出 的气管自锁住;。标配盘有25米长供气管。
创车系组制动灵活,，使车架总成固定在某个工作区域，而不会造成误移动
供气管。特种橡胶材质;5米到30米，五种不同长度可供选择;。国际著名的Rectus快速自镇接差在式，供气管之间实现快
Y型三通接头。耐腐蚀的接头材质:。恰当的三通开口角度:。一进二出的设计结构。连接供气管顺畅自如
订购信息
车架总成销售单元产品编号产品名称产品描述/主要特点移动供气装置车架 车架可安装 4 只 6.8 升或者 9L10208709总成,AirCart 19，气瓶,含气瓶连接管、集气块、含盘管器压器、高/中压表、盘管器及25米供气管等
气瓶销售单元产品编号 产品名称产品描述10121838 6.8升气瓶销售单元 BTC碳纤气瓶，不含压力表，68L/30MPa10121837 6.8升气瓶销售单元 BTIC碳纤气瓶，含压力表，6.8L/30MPa3579163 6.8升气瓶销售单元 Luxfer碳纤气瓶，不含压力表，6.8L/30MP3579164 6.8升气瓶销售单元 Luxfer碳纤气瓶，含压力表，6.8L30MPa10124999 9升气瓶销售单元 BTIC碳纤气瓶，不含压力表，9L/30MPa10121839 9升气瓶销售单元 BTIC碳纤气瓶，含压力表，9L/B0MPa10113677 9升气瓶销售单元 Luxfer碳纤气瓶，不含压力表，9LB0MPa10117412 9升气瓶销售单元 Luxfer碳纤气瓶，含压力表，9L/30MPa
供气管及Y型三通接头销售单元产品缩号 产品名称 产品描述3599116SP 供气管5米长，两端快速接头，Rectus95系列9毫米管用3599117SP 供气管10米长，两端快速接头，Rectus 95系列,9毫米管用3599118SP 供气管15米长，两端快速接头，Rectus 95系列,9毫米管用3599119SP 供气管20米长，两端快速接头，Rectus 95系列,9毫米管用3599115SP 供气管30米长，两端快速接头，Rectus 95系列,9毫米管用10191891 Y型三通接头 二个母头一个公头，连接供气管用
长管呼吸器销售单元产品编号 产品名称10175683 长管呼吸器，普利梅，含背带面罩供气阀组件长管呼吸器，普利梅，含逃生气瓶长管呼吸器，普利梅，含逃生气瓶，ASV调
10163653
10170086
产品描述长管呼吸器，普利梅，含背带面罩供气阀组件PremAire长管呼吸器.带气瓶2L/30MPa长管呼吸器，PremAire,带气瓶2L/30MPa和自动切换阀
